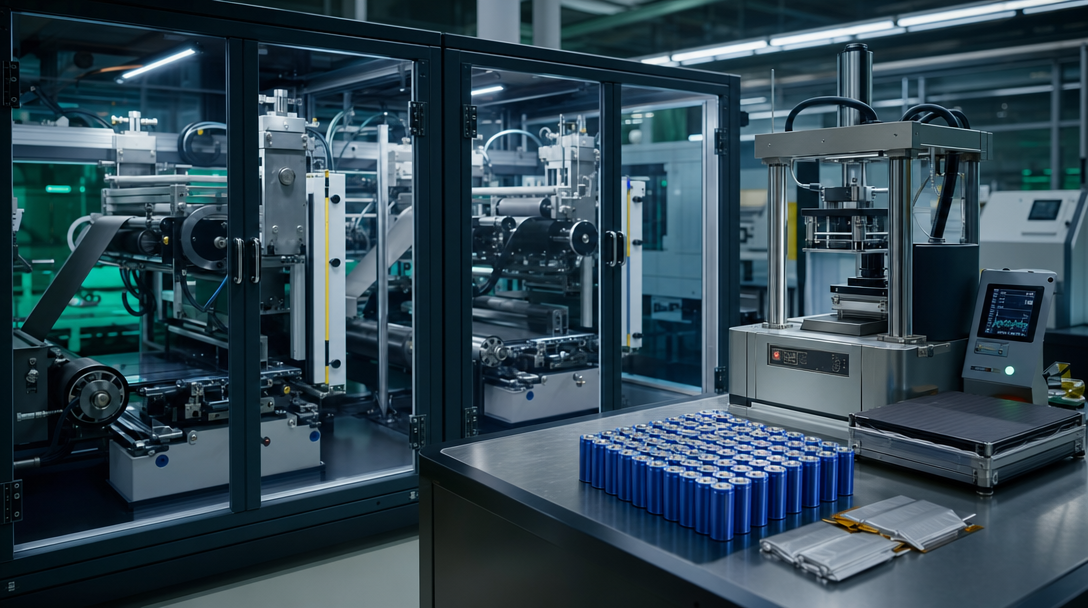

实验室规模电池设备与中试规模电池设备：研发团队必须了解的关键区别

引言：被遗忘的中间地带

大多数电池研发团队都了解设备类型的两端。一端是实验室——手套箱、小型狭缝涂布机、几枚纽扣电池；另一端是工厂——高速运转（每分钟 30 米）的大型涂布机、自动化卷绕站、生产规模的成型柜。

但这两个世界之间存在着一个关键的鸿沟，它决定着一种前景广阔的新化学物质能否最终实现商业化生产： 中试规模而从实验室规模到中试规模设备的过渡，正是大多数研发项目停滞不前的地方。

本指南解释了实验室规模和中试规模电池设备之间的主要区别，以便研发团队能够根据实际成本、时间表和技术要求规划其规模化路径。

1. 目的：探索与过程验证

实验室设备和中试设备之间的根本区别在于它们各自的设计用途。

实验室规模的设备 回答一个问题： 这种化学方法有效吗？ 研究人员混合几克活性物质，涂覆在小型电极上，组装几个电池，然后进行电化学测试。该设备体积小巧，操作简便，且对一些小瑕疵具有一定的容忍度。

中试规模设备 回答了另一个问题： 这种化学物质能否可靠地制造出来？ 目标不仅是制造出一个能正常工作的电池，还要证明电极涂层在宽度方向上均匀，电解液润湿性一致，以及成型工艺能够大规模应用。 电池导引线 其目的是在工艺问题演变为生产问题之前发现它们。

2. 涂层设备：手动精密操作与工艺开发

涂层是实验室研发与实际应用差距最大的领域。

实验室规模的涂布机 本质上是精密刮刀式涂布机。操作人员手动设定刮刀间隙，手工倾倒少量浆料，然后用刮刀在基材上刮涂。涂布速度为0.1-0.5米/分钟，通常为单面涂布。这类机器售价在5000美元至50000美元之间，可以放置在工作台上。

中试规模涂布机 它们是生产机器的真正缩小版。试点项目 电池涂层机 运行速度为 0.5–3 米/分钟，采用狭缝模头输送，配备可更换垫片、闭环间隙控制和多区干燥系统。主要区别包括：

试验性涂布机揭示了实验室规模下无法看到的问题：边缘珠粒导致下游绕组不稳定，干燥梯度导致电极开裂，涂层不均匀导致无法预测容量。

3. 浆液混合：基于药瓶的混合方式与工艺就绪型混合方式

实验室规模混合 使用容量为 0.1–1 升的小型行星式搅拌机，通常需要手动添加物料。操作人员可以单独称量每种原料，用秒表控制搅拌顺序，并通过目测判断分散效果。

中试规模混合用途 真空行星式搅拌机s 或双螺杆挤出机，处理 5–50 升的批次。在此规模下，混合参数成为关键的工艺变量：

• 混合序列干粉添加顺序、溶剂添加顺序和粘合剂溶解顺序必须精确记录。
• 搅拌速度和时间这些就成为关键质量属性（CQA），必须进行记录和控制。
• 温度管理大批量生产会因剪切作用产生大量热量，从而影响粘合剂的溶解和浆料的流变性能。
• 真空度：试验混合器必须达到并保持稳定的真空度以进行脱气。

实验室操作人员通常可以凭感觉复现出好的批次。而中试操作人员则需要一份书面配方。同样的浆料，在 200 克批次中表现良好，但在 10 公斤批次中可能表现完全不同——更大的叶片会带来更高的剪切力，不同的散热方式，以及更长的均质时间。

4. 电池组装：单电池与工艺流程

实验室组装 该工艺涉及大量人工操作。电极用手动冲孔机切割，手工或使用单夹具对准后堆叠，最后装入手套箱包装。每个步骤都经过单独控制和检验。一名熟练的技术人员一天可能生产 5-10 个电池。

先导组件 引入半自动化流程：

• 电极切割手动冲孔 → 全自动视觉对准模切机
• 堆叠/缠绕手动对准 → 半自动 Z 型堆叠或单夹具卷绕，带张力控制
• 包装手动封口 → 可控密封参数的半自动真空封口
• 电解液填充手动注射器 → 真空辅助自动加药

从实验室到试生产组装的飞跃点就在这里 缺陷力学 变得显而易见。实验室电池可能完美运行，因为研究人员精心挑选了无缺陷的电极片。而试生产电池则必须在生产流程中自然存在的缺陷分布下才能正常工作——而这正是试生产线存在的目的所在。

5. 形成：小型柜体与专用系统

实验室形成 通常使用8-16通道的电池循环器，可处理纽扣电池或单层软包电池。电流范围为1mA-100mA。温度控制方式为环境温度或单点设定温度。

飞行员组建 需要一个成型柜，每个机架配备 50-200 个以上的通道，用于处理多层软包电池或小型圆柱形电池。电流范围为每通道 5A-30A。温度控制必须支持多级温控曲线。

• 第一形成周期低电流 C/20–C/10，25–45°C
• SEI形成：在 C/10–C/3 条件下循环 1–3 次
• 老化：先在 45°C 下储存以进行脱气，然后进行 25°C 的稳定化处理
• 最终评分：C/3–C/2 处的容量检查

飞行员编队不仅规模更大——而且 工艺步骤 这必须能够模拟实际生产过程。中试规模下形成的SEI层必须与生产线最终生产的SEI层保持一致。这就需要严格控制温度、电流密度和反应室气氛。

6. 设备投资：5000 美元 vs. 50 万美元

实验室设备和中试设备之间的成本差距是首次进行规模化生产的团队最常遇到的意外之一。

实验室规模装置的总投资： 3万至15万美元

中试规模装置的总投资： 30万美元至150万美元以上

试验生产线比实验室设备贵一个数量级，但比建造一条生产线并在调试后发现根本性的工艺问题要便宜一个数量级。

7. 团队需求：研究员 vs. 工程​​师

实验室设备 该装置可由一名具有化学或材料科学背景的研究人员操作。操作人员需对电化学有深入的了解，但可能缺乏设备工程经验。这完全可以接受——目标是展示化学原理，而非优化工艺流程。

飞行员设备 需要一个跨职能团队：

• 工艺工程师 了解涂料流体动力学、干燥曲线和压延力学的人员
• 设备工程师 能够维护真空密封、调整模口间隙并排除卷材处理故障的人员
• 质量工程师 谁能制定检验标准并解读缺陷数据
• 安全专业人员 能够应对更大体积NMP溶剂、高压成型和自动化处理等风险的人员

团队构成的这种变化常常被低估。大学实验室可以通过与经验丰富的专首页合作，成功开展试点项目。 中试线设备供应商 它除了硬件之外，还提供流程支持。

8. 时间线：以周为单位 vs. 以月为单位

实验室规模的实验可以从原材料到测试数据，整个过程可以持续很长时间。 一到两周试点项目——从设备调试到工艺优化再到可重复的电池——通常需要…… 三到六个月。

试点规模化推广的主要时间节点：

9. 数据生成：离散型与连续型

实验室规模数据 其特点是采用离散测量方法：循环伏安曲线、电化学阻抗谱和容量保持率图。每次实验在每种测试条件下生成一个数据点。

中试规模数据 其特点是能够连续采集工艺数据：每米涂层重量、干燥区温度曲线、每个电池的电解液填充量、每个通道的化成电压曲线。一次试点试验就能产生比一整年实验室实验更多的数据。

中试生产线迫使团队像数据工程师一样思考，而不仅仅是像电化学首页一样思考。过程控制图、统计过程控制 (SPC) 和数据历史记录与电化学表征同等重要。

摘要：何时从实验室阶段过渡到试点阶段

投资中试规模设备的决定始终是一次大胆的尝试——但一条精心规划的中试生产线，围绕目标化学和电池规格的具体要求而设计，是电池开发团队可以做出的最有效的降低风险的投资。

对于正在规划规模化发展路径的研发团队来说，关键的见解很简单： 中试生产线并不是一个更大的实验室，而是一个规模较小的工厂。 以这种思维方式进行设计，是成功扩大规模和项目停滞不前之间的区别。
