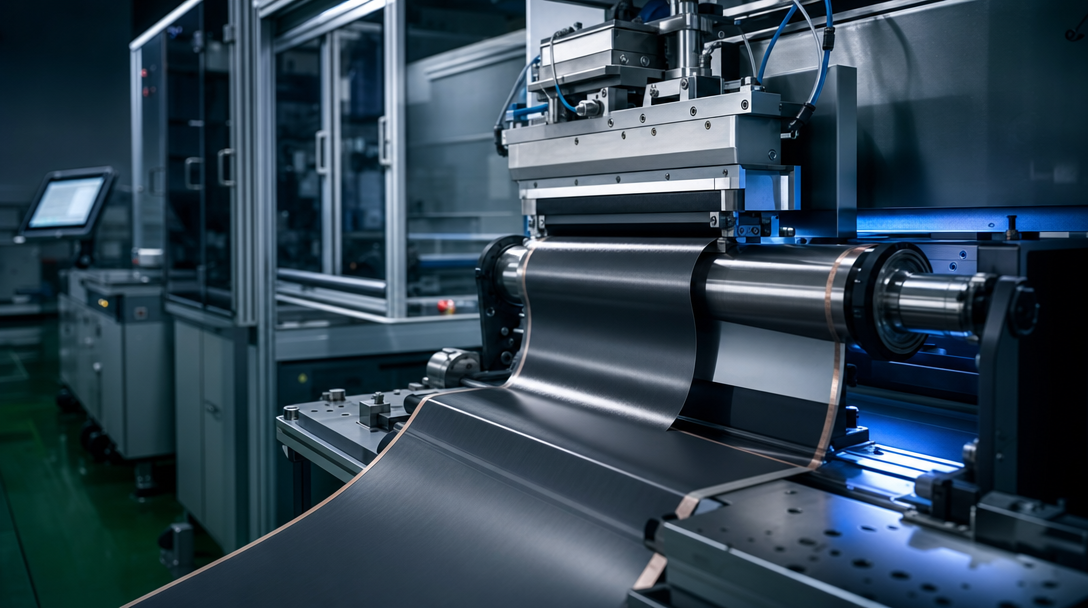

电池电极双层狭缝涂布工艺：研发团队工艺指南

随着锂离子电池制造商不断追求更高的能量密度和更快的生产速度，一种涂层技术已成为关键的推动因素： 双层狭缝涂布。

这种工艺也称为双层或多层同步涂覆，它通过特制狭缝模具一次涂覆两层不同的电极层。对于正在探索下一代电极结构的研发团队和中试生产线操作人员来说，了解双层涂覆——包括其优势、局限性和设备要求——至关重要。

本指南涵盖双层狭缝涂布的基本原理，它与传统单层涂布的比较，以及工艺工程师在评估该技术用于电池电极生产时应考虑的因素。

什么是双层狭缝涂布？

传统的单层涂覆工艺是将一种电极浆料一次性涂覆到集流体箔上。如果电极需要两层功能层——例如，一层高活性物质层和一层薄的、富含粘结剂的顶层——则需要两次独立的涂覆。

双层狭缝涂布法通过使用专门设计的模具解决了这个问题。 两个独立的内部空腔和出口槽两种不同的浆料同时通过模具，一次沉积即可形成两个清晰分明的层。关键挑战在于如何在不发生混合的情况下，保持层间稳定、清晰的界面。

为什么双层涂层对电池电极至关重要

1. 功能梯度电极

最引人注目的应用是 功能梯度电极通过调整两层材料之间的成分，工程师可以制造出这样的电极：

• 与集流体相邻的层具有更高的活性物质含量（更低的电阻）。
• 表层粘合剂含量较高（机械完整性和粘合性更好）。
• 该电极在不牺牲粘附性或导致分层的情况下，实现了更高的整体负载量。

这种梯度结构对于厚电极（面积负载 > 4 mAh/cm^2）尤其有价值，而厚电极对于高能量密度电池至关重要。

2. 减少加工步骤和成本

一次干燥两层意味着干燥次数减半、溶剂蒸发能耗减半，以及生产车间占地面积减半。对于正在向研发规模生产过渡的中试生产线而言，这意味着更快的迭代周期和更低的单样品成本。

3. 电极均匀性提高

单道双层涂覆工艺消除了预涂覆电极在两次单层涂覆之间存放时可能发生的层间污染或氧化风险。层间界面采用湿碰湿工艺形成，从而形成更连续的电极结构。

双层与单层：主要区别

双层涂层设备要求

1. 双腔狭缝模具

系统的核心部件。芯片必须有两个独立的内部歧管，分别将两种浆料均匀地分配到涂层宽度上，两个歧管之间由精密加工的隔板隔开。出口槽必须保持两个独立的间隙开口——通常每个开口为 50-300 μm——且互不污染。

王生的双层微调槽模采用精密垫片和独立可调唇部，可同时微调两层厚度，使研发团队能够在同一模具上探索不同的层比。

2. 双泵系统

两台独立的计量泵（通常为精密齿轮泵或活塞泵）以可控的流量输送两种浆料。两层浆料的流量比（梯度电极通常为 70:30 或 80:20）必须保持在 ±1% 以内，以确保层厚均匀。

3. 流变相容性

为防止界面处出现流动不稳定性，两种浆料必须具有相似的粘度和剪切稀化特性。一个常用的经验法则是：在涂覆剪切速率下，两层浆料的粘度比不应超过 3:1。对于中试生产线研发而言，这意味着两层浆料的配方应同时设计，而不是独立设计。

4. 干燥注意事项

双层涂层具有更高的总湿膜厚度，因此需要更长的干燥区或更高的风量。对于中试生产线而言，这是可以控制的——通常一台配备多区温控的实验室规模干燥机（2-3米长）就足够了。

在电池研发中的应用

LFP梯度电极双层结构允许底层采用致密的磷酸铁锂（LFP）材料，以实现高负载量（面容量可达3.5 mAh/cm²以上），而顶层则添加导电添加剂，以弥补LFP较低的电子导电性。这是目前高能量LFP电池研究中最活跃的领域之一。

NMC高负载电极对于电池级能量密度 > 400 Wh/kg 的 NMC 正极材料，双层涂层可实现高活性物质底层（活性 > 97%）和含有较高 PVDF 粘结剂比例（> 3%）的薄顶层，从而改善颗粒的凝聚力。

固态 电极制备固态电池的干电极薄膜通常受益于阴极上富含电解质的薄表面层——双层涂层可以在同一干燥步骤中施加该功能层，从而降低固态研发生产线的加工复杂性。

试点线路的实际考量

对于正在评估双层涂层的研发团队和大学实验室：

1. 首先进行流变学筛选在确定模具设计之前，请测量两种浆料在涂层相关剪切速率（100-1000 s⁻¹）下的粘度曲线。
2. 垫片调校方案层间界面质量很大程度上取决于垫片几何形状——在工艺开发过程中预留 2-3 次垫片设计迭代时间。
3. 考虑涂层窗口地图为每种涂层组合生成涂层窗口（湿膜厚度与线速度的关系），以确定稳定的操作区域。
4. 评估模具材料对于涉及腐蚀性阴极化学物质的研究，可考虑采用陶瓷涂层芯片表面以延长使用寿命。

概括

双层狭缝涂布技术是电池电极制造领域的一项重大进步，它能够制造出能量密度更高、加工成本更低的梯度功能电极。对于正在探索下一代电池结构的试生产线运营商而言，了解设备要求和工艺参数是采用这项技术的第一步。

想探讨一下双层狭缝涂布技术如何应用​​于您特定的电极配方吗？ 联系我们的工程团队 咨询一下。
