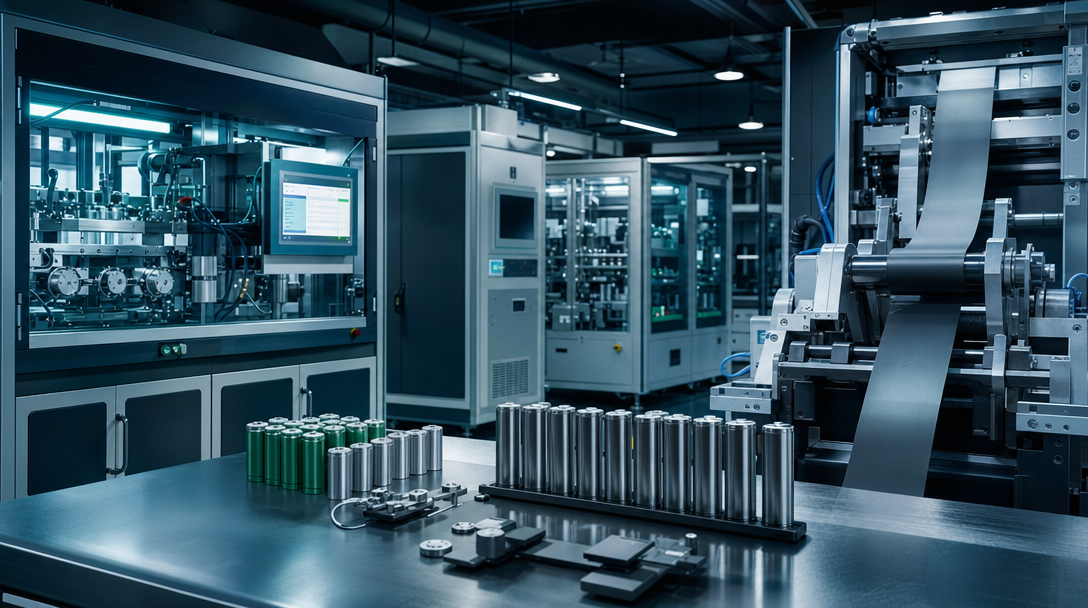

圆柱形电池试验生产线：18650、21700 和 4680 型电池生产的完整设备指南

从常见的 18650 到新一代的 4680，圆柱形锂离子电池为从电动工具到电动汽车的各种设备提供动力。尽管软包电池在研发领域占据主导地位，但圆柱形电池仍然是首选的电池形式。 特斯拉、宝马和领先的电动汽车制造商从而持续推动对中试规模圆柱形生产线的需求。

对于研发团队和中试生产线工程师来说，建立一个圆柱形 电池导引线 面临着独特的挑战：高速绕线精度、多步骤组装以及在严格公差下进行电解液灌注。本指南涵盖了中试规模生产18650、21700和4680电池所需的基本设备和工艺流程。

圆柱体优势

圆柱形电池具有几个固有的优势，即使在试验规模下也极具吸引力：

• 高卷绕速度圆柱形绕线是速度最快的电池组装方法，批量生产中可达到每分钟30-50片电池的速度。
• 极佳的均匀性圆形几何形状能够均匀分散应力，从而减少局部退化。
• 成熟的供应链三十多年的制造基础设施
• 安全：刚性钢/铝罐提供结构约束

这些优势意味着任何评估电池形式的试验线工程师都应该认真考虑圆柱形电池——尤其是在最终应用是汽车或电网储能的情况下。

中试规模圆柱形电池生产：分步指南

圆柱形电池中试生产线工艺可分为三个主要阶段： 电极制备， 细胞组装， 和 形成与测试以下是中试规模生产的推荐设备流程。

第一阶段：电极制备

材料预干燥— 从……开始 真空干燥箱 （例如，实验室规模可使用DZF-6050，大批量生产可使用MSK-DZF-3120三层真空烘箱）。电极材料的含水量必须保持在100 ppm以下，以防止电解液填充过程中生成HF。

浆料混合 — 双轴真空行星式混合机（容量0.5-30升，取决于批次大小）用于活性材料、粘合剂和导电添加剂的均质化。行星式混合运动确保均匀分散，且不会引入气泡。对于NMC和NCA等正极材料，行星叶片的混合速度通常为50-200转/分，分散盘的混合速度通常为500-3000转/分。

涂层 — 间歇式狭缝涂布是圆柱形电极的优选涂布方法，可实现精确的涂层厚度和快速的启停模式。在试验涂布机上，典型的涂布速度为0.5-3米/分钟，精度为±2微米。涂布头形成交替的涂覆区和未涂覆区，这些区域构成卷绕电极的活性区和集流体区。

压延（滚动） — 采用液压间隙控制的连续辊压机将电极压缩至目标密度，NMC正极通常为2.5-3.2 g/cm³，石墨负极为1.2-1.6 g/cm³。可控密度直接影响能量密度和倍率性能。

开缝 — 连续分切机将母卷切割成与电池单元高度相匹配的窄条。精确分切（±0.1毫米）至关重要，可避免绕线过程中电极重叠，从而防止内部短路。

第二阶段：细胞组装

焊片焊接 — 超声波焊接将镍或镀镍钢片焊接到电极箔上。对于圆柱形电池，需要分两步焊接：一步焊接阳极（通常为镍片焊接到铜箔上），另一步焊接阴极（铝片或镍片焊接到铝箔上）。焊接强度必须超过 10 N 才能承受绕线和压接过程。

绕线 — 圆柱形电池生产的核心部件。一台自动圆柱形绕线机（例如用于中试规模的 MSK-112R-AM）将阳极、隔膜和阴极条带以精确控制的张力（0.2-0.5 N 范围）缠绕到绕线轴上。通常会集成高压测试，以便在绕线后立即检测边缘错位或针孔缺陷。

圆柱形电池的关键绕组参数：

负极片焊接 — 阳极片通过电阻焊接在钢罐底部。这样就形成了负极连接（在大多数圆柱形结构中，罐体本身就充当负极）。

开槽 — 开槽机在罐体顶部附近开出环形槽，该环形槽起到安全排气孔和罐盖组件的机械止挡作用。槽的深度和位置控制精度为±0.05毫米。

正向焊片焊接 —阴极极片通过激光焊接与盖子组件（正极）连接。激光焊接能够提供这种关键连接所需的精度，典型焊缝熔深为0.3-0.5毫米。

细胞干燥 组装好的（但未密封的）电池在70-85°C下进行8-24小时的真空干燥，以去除残留水分。水分含量低于50ppm是优质圆柱形电池的标准。

电解液填充 — 真空灌装机在受控真空条件（通常为-90至-95 kPa）下将电解液注入电池。对于18650电池，灌装量约为3-5 mL；对于21700电池，灌装量为7-10 mL；对于4680电池，灌装量可达25-35 mL。之后，电池需浸泡（湿式静置）30-120分钟。

密封/压接 — 电池盖通过机械压接或激光密封的方式固定在罐体上。压接力、深度和轮廓必须严格控制（±0.02 毫米），以形成能够承受内部压力的密封。

第三阶段：形成与老化

洗涤和袖套 密封后，清洗电池以去除电解液残留物，然后用PVC或PET绝缘管进行套管包裹。最后，通过喷墨或激光打标的方式印上批号和追溯信息。

形成 — 电池以低倍率（通常为 0.05C）充电，以形成稳定的 SEI 层。中试规模的化成柜可同时处理 64-512 个通道，每个通道的电流控制范围为 0.1 mA 至 20 A。化成工艺因电池化学成分而异：LFP 电池通常在 45-55°C 下化成 12-24 小时，而 NMC 电池则需要在 60-70°C 下化成 20-30 小时。

OCV 检测 — 开路电压测量用于筛查电芯内部短路。电压低于阈值（例如，LFP 电芯低于 3.0 V，NMC 电芯低于 3.6 V）的电芯将被剔除。

排序（分级） — 电池按容量、内阻（直流内阻）和自放电率进行分级。典型的试验分选机（例如 MSK-105HD）可使用 4-8 个分选箱处理 10-20 PPM 的电池。

选择中试规模还是实验室规模的圆柱形管线

许多研发团队最初都使用手动、实验室规模的设备，在过渡到中试生产时会遇到困难。主要区别在于：

王盛提供实验室规模和中试规模的圆柱形反应池设备。有关设备规模的详细比较，请参阅我们的指南。 实验室规模与中试规模电池设备。

为什么要投资建设圆柱形导流管？

随着圆柱形电池的复兴——这主要得益于特斯拉对 4680 电池的采用以及欧洲汽车制造商对圆柱形电池的偏好——拥有内部试点生产能力为研发团队带来了：

1. 过程验证 在投入百万美元建设超级工厂工具之前
2. 电解质优化 圆柱形容量的电解液与容量比较低，这是其特有的问题。
3. 绕组参数发展 根据您的电池设计进行调整
4. 电池循环寿命测试 在格式代表性单元格上

对于从纽扣电池或软包电池研发过渡到圆柱形电池的团队来说，圆柱形试验生产线还可以提供宝贵的绕线动力学和罐体压接工艺经验，这些都是这种规格特有的。

入门

完整的圆柱形电池导引管线需要 电池先导线路设备 根据自动化程度和单元形式，投资额在 15 万至 50 万美元之间。采购前，研发团队应：

• 定义目标单元格格式——18650、21700、4680 或全部三种
• 确定所需吞吐量（每天的细胞数）
• 选择自动化级别（半自动或全自动）
• 制定形成和测试站投资计划（通常占线路总成本的 30-40%）

王盛自动化提供涵盖从电极制备到分拣所有阶段的一体化圆柱形电池中试生产线。 联系我们 讨论您的电池规格和生产要求。
