问题	根本原因	影响
粘合失效（涂层从箔片上剥落）	残留溶剂会削弱PVDF粘合剂的强度。	报废率 > 10%
电极脆化	干燥不均匀 → 应力集中	开槽/切口开裂
高电池阻抗	被截留的溶剂形成绝缘层	产能损失3-8%
地层中的气体膨胀	溶剂在 > 4.2 V 时分解	囊袋细胞膨胀，存在安全风险
电解液润湿性不一致	溶剂残留物造成的孔隙堵塞	循环寿命变异性

用于中试生产线的真空干燥设备

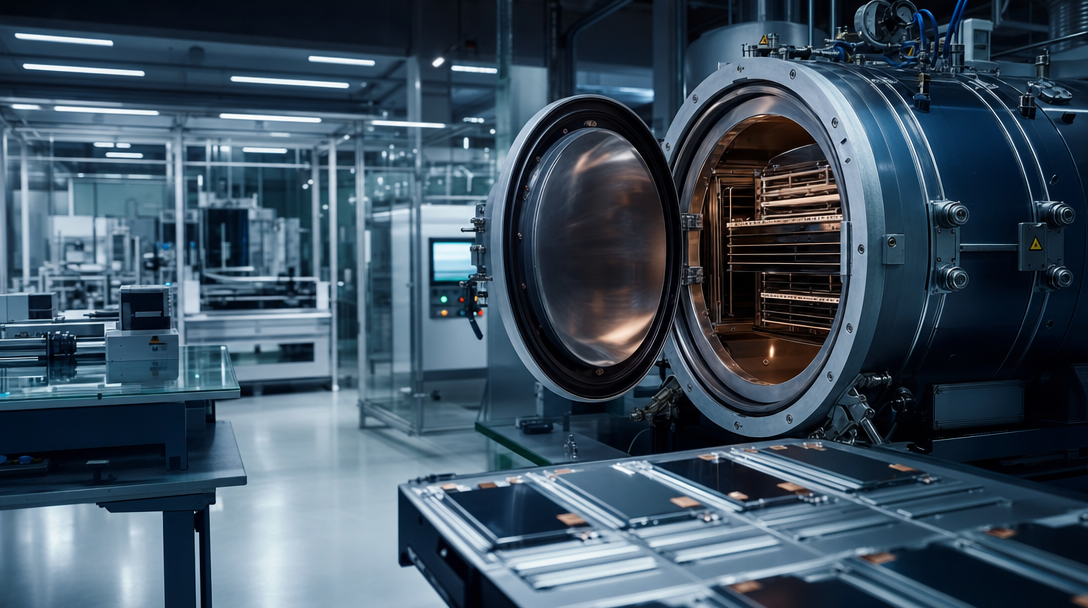

1. 真空烘箱（批量式）

大多数试点线路使用 批量真空烘箱 腔室容积从 50 升到 500 升不等。主要评估指标：

温度均匀性所有层架温度均保持在±2°C以内（这对保证干燥一致性至关重要）
真空度：能够达到≤100 Pa（绝对压力），泄漏率
加热方法电加热板（与搁板接触）与辐射加热
气体吹扫：惰性气体（N₂ 或 Ar）回填，以防止真空循环后水分重新吸附
防爆等级：用于含NMP的电极（NMP闪点：91℃）

2. 在线真空干燥（连续式）

对于接近半生产规模的高通量中试生产线，连续式真空干燥机具有以下优势：

每批次人工成本更低
更好的温度均匀性（稳态运行）
通过分段式温区缩短循环时间

然而，其资本投入比批量式烘箱高 3-5 倍，因此批量式真空烘箱成为研发中试生产线的主要选择。

3. NMP回收系统集成

对于使用NMP基PVDF粘合剂的阴极电极，即使在试验规模下也应考虑溶剂回收系统：

冷凝回收：通过冷冷凝器（-10 至 -20 °C）捕获 90-95% 的蒸发 NMP
吸附回收：活性炭或沸石床用于痕量NMP捕集（中试规模可选）
监管合规许多地区将NMP排放量限制在1 ppm以下，而回收系统通过重复利用NMP来降低运营成本。

关键工艺参数

温度

干燥温度范围取决于粘合剂体系：

粘合剂系统	典型溶剂	干燥温度范围	笔记
PVDF（阴极）	NMP	110–140 °C	高于NMP沸点（202 °C）吗？不——真空会降低有效沸点；真空下的120 °C ≈ 大气压下的202 °C。
SBR/CMC（阳极）	水	80–120 °C	温度较低；高于 120 °C 时存在粘合剂迁移的风险
聚四氟乙烯（干电极）	NMP 或水溶液	100–130 °C	溶剂含量较低，但需要更长的保持时间

经验法则使用不会破坏粘合剂的最高温度。对于PVDF粘合剂，温度应低于150℃，以避免脱氟化氢反应。

真空度

粗真空 （10,000–50,000 Pa）：可去除表面自由水分；不足以进行深度干燥
精细真空 （100–1,000 Pa）：适用于中试生产线电极；可在 2–6 小时内去除结合溶剂
高真空 （

目标对于大多数中试生产线电极干燥，绝对压力为 200–500 Pa。使用旋片泵（泵速 ≥ 腔室容积 × 10 每小时）即可实现此压力。

干燥时间

干燥时间取决于：

电极负载量（mg/cm²）：负载量越高，干燥时间呈指数级增长。
涂层厚度：涂层厚度加倍，干燥时间大致加倍
溶剂类型：NMP由于沸点较高且与PVDF的氢键作用更强，因此干燥速度比水慢。

实证指导原则：

电极负载	厚度（干重）	真空干燥时间（120℃，300Pa）
10 毫克/平方厘米	60–80 μm	2-3小时
15 毫克/平方厘米	90–120 μm	3-5小时
20 毫克/平方厘米	130–170 μm	5-8小时

斜坡速率

升温速率影响干燥均匀性：

缓慢加速 （2–5 °C/分钟）：允许溶剂缓慢蒸发，防止表面结皮（即表层干燥后将溶剂滞留在下方）。
快速坡道 （> 10 °C/min）：存在起泡和干燥不均匀的风险，尤其对于较厚的电极。

受到推崇的：设定阶梯式温度曲线——在 80 °C 下保持 30 分钟以去除大量残留溶剂，然后升温至目标温度进行深度干燥。

质量控制：如何判断干燥是否完成

1. 真空保持测试（最常用于中导管管路）

干燥循环结束后，关闭真空阀并监测压力上升情况：

速率超过 10 分钟 → 干燥完成
速率 > 20 Pa/min →仍有残留溶剂或水分逸出；延长干燥时间

2. 热重分析 (TGA)

取一小块电极片（约10毫克），测量其在30℃至300℃范围内的重量损失：

残留溶剂 → 适用于细胞组装
残留溶剂 0.1–0.5 wt% → 边缘性；可能导致性能波动
残留溶剂 > 0.5 wt% → 不可接受；重新晾干或丢弃

3. 卡尔·费休滴定法

对于对水分敏感的阳极（水基SBR/CMC），卡尔·费休库仑滴定法可以精确测定水分含量：

目标：
警告：200–500 ppm
失败：> 500 ppm

4. 干燥后的剥离测试

90°剥离测试可直接反馈粘合质量：

NMP干燥阴极目标剥离强度≥5 N/m
水干燥阳极目标剥离强度≥3 N/m

常见的中试线整合错误

错误1：使用同一台烤箱进行烘干和储存

许多中试生产线会将干燥后的电极保存在真空烘箱中，直至电池组装完成。短时间（

最佳实践循环结束后 2 小时内，将干燥的电极转移到干燥室（相对湿度

错误二：忽略热量分布

经济型真空烘箱的各层搁板上的温度梯度通常可达±5℃甚至更高。温度较高的搁板上的电极会过度干燥（变脆、开裂），而温度较低的搁板上的电极则干燥不足。

最佳实践首次使用前，用 5-10 个热电偶绘制烤箱温度分布图。在烘烤过程中旋转烤架位置，或将食物装载限制在温度均匀区域（中央烤架）。

错误三：过早打开弹膛

当电极仍然很热（> 50 °C）时打开真空室，会导致环境空气中的水分迅速凝结到电极表面，从而抵消干燥效果。

最佳实践：在真空下冷却至

中试生产线工艺流程建议

对于采用NMP基PVDF的典型LFP或NMC正极中试生产线，推荐的工艺流程为：

涂层狭缝式或逗号棒涂层
对流干燥：三区烘箱，温度为 80–130 °C（大量溶剂去除）
真空干燥 （本文重点）：120 °C，300 Pa，3–6 小时
真空冷却：30分钟，保持真空
N₂回填至大气压
转移至干燥室：2小时内
日历间隙或压缩压延

对于水系阳极（水基 SBR/CMC），将真空干燥温度降低至 100–110 °C，干燥时间降低至 2–4 小时。

结论

在试生产中，电极真空干燥绝非可有可无的环节——它是制约生产速度、关乎产品质量的关键步骤，直接决定着电池的性能和产量。通过了解温度、真空度、干燥时间和电极特性之间的相互作用，试生产工程师可以获得稳定、高质量的电极，为后续的压延和电池组装做好准备。

要点总结：

监测残留溶剂 以数量而非感觉或颜色来衡量
温度 + 真空 + 时间 必须将其优化为一个三变量系统
批量真空烘箱 对于试点生产线而言，仍是标准配置；在线系统只有在月吞吐量超过 100 kWh 时才具有成本效益。
NMP回收 应该从一开始就做好规划，而不是事后补救。
切勿打开高温腔室 暴露在空气中——冷凝会破坏干燥过程

技术参数参考

范围	值范围	来源
PVDF热降解起始	>150 °C	PVDF制造商数据表（Arkema Kynar、Solvay Solef）
NMP在真空（300 Pa）下的沸点	约55–60 °C	NMP蒸气压曲线（Antoine方程）
目标残留溶剂（NMP）	电池组装前浓度低于 1,000 ppm	J. Power Sources，2019，“残留NMP对锂离子电池性能的影响”
真空烘箱泄漏率要求		IEC 62660-1二次电池测试标准
干燥速率与装载量的关系	t ∝ L^1.5–2.0（经验值）	ECS Transactions，“基于NMP的电池电极的干燥动力学”，2021年
最佳剥离强度阈值	≥5 N/m（阴极）	J. Electrochem. Soc.，“电池电极粘附性测量”，2020
干燥室规格	≤1% 相对湿度，−40 °C 露点	电池行业标准中试生产线干燥室
NMP职业接触限值（OEL）		欧盟 REACH 法规、OSHA PEL（因地区而异）
卡尔·费休水分目标（阳极）	低于200 ppm	LFP/NMC阳极加工的行业标准
