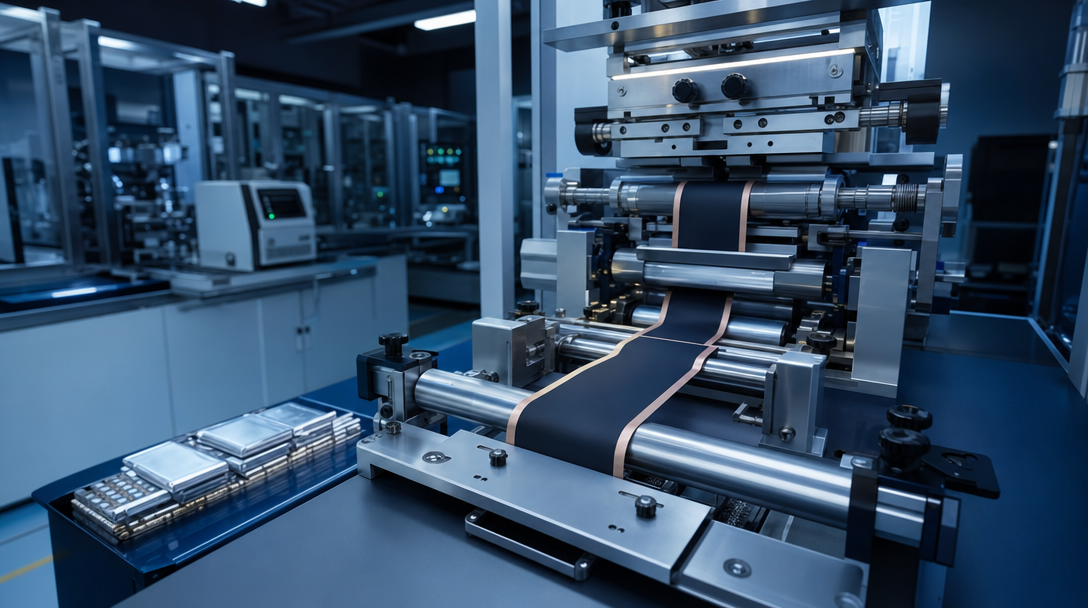

电池电极模切和开槽：每位试生产线工程师都必须了解的精度要求

经过涂布和压延后，电池电极片材是一张连续的涂布金属箔片——但电池单体是由一个个独立的电极组成。将这张连续片材切割成具有精确尺寸的单个阳极和阴极的过程称为电极模切和开槽。这是整个电池制造过程中精度要求最高的步骤之一。 电池制造 链。

对于评估设备的试生产线工程师而言，了解模切和切口的精度要求、模具选项以及常见缺陷对于生产性能稳定的电池至关重要。本指南涵盖从卷材分切到标签切口的所有环节，并针对软包电池和棱柱形电池试生产线提供具体建议。

什么是电池电极模切和开槽？

电极模切是将涂覆电极卷材切割成单个电极片（用于软包电池和棱柱形电池）的机械或激光工艺。开槽特指切割电极片形状——即连接到电池端子的突出集流体。

典型顺序如下：

1. 回卷分切 — 将宽幅涂层卷材切割成与电极宽度要求相匹配的窄卷。
2. 模切（冲压） — 从窄缝辊上冲压出单个电极片，同时切割出焊片形状。
3. 制片成型/开槽 — 对于叠片或绕制前预先成型的电池，电极边缘会精确地开槽形成电极片形状。

对于圆柱形电池，电极片直接切割后用于绕制，极耳形状可通过绕制前开槽或采用全极耳（无极耳）设计来形成。对于软包电池和棱柱形电池，则采用独立的电极片作为标准配置。

为什么精准度对飞行员至关重要

在实验室规模（例如纽扣电池或单层软包电池）上，电极尺寸通常用剪刀或手动冲孔器手工切割——可接受的公差为±1.0毫米或更大。但在生产多层软包电池或堆叠式棱柱形电池的试生产线上，情况就截然不同了。

一个10层软包电池，如果每层电极错位0.5毫米，则在堆叠边缘处会累积5毫米的错位。这会导致：

• 在阳极未完全覆盖阴极的悬垂区域发生锂沉积。
• 阴极悬垂处活性物质利用率不足导致容量降低。
• 当对准误差导致反极性边缘暴露时，存在内部短路风险。
• 接线片与端子连接处的焊接质量问题

对于日产量为10-100节电池的试生产线，电极尺寸的模切公差可接受范围为±0.1毫米至±0.2毫米，焊片位置的模切公差可接受范围为±0.2毫米。这可以通过精密钢刀模或激光切割系统实现。

电池电极的模切方法

钢刀模压

这是目前大多数试验生产线采用的最成熟方法。将钢刀模具安装在气动或伺服压力机上，然后将电极坯料按位送入模具（与涂层边缘标记或链轮孔对齐）。

优点：

• 模具锋利时边缘无毛刺（毛刺高度
• 高吞吐量（每分钟 60-120 次切割）
• 与激光相比，资本成本较低
• 数十万次循环后仍保持一致

缺点：

• 模具磨损后，每切割 10 万至 20 万次就需要重新磨利。
• 换模需要 30-60 分钟
• 芯片成本随复杂程度而增加（一次完成引脚形状和电极形状的计算）。
• 边缘积尘需要定期清洁

对于 电池先导线路设备 建议的初始配置是伺服驱动的模压机，具有可调力（0.5-5吨）和闭环位置控制。

激光模切

一种日益流行的替代方案，尤其适用于需要极高灵活性的导引管线。电流计扫描光纤激光器以连续运动的方式从卷材上切割出电极轮廓。

优点：

• 无刀具磨损——软件定义切割形状
• 电极规格之间可即时切换（非常适合研发）
• 非接触式工艺——无芯片污染
• 可切割复杂形状（弧形标签、锥形边缘）

缺点：

• 热影响区（HAZ）会损坏涂层边缘（通常为 50–100 μm）。
• 如果参数未优化，则会出现激光毛刺（通过调整参数，毛刺高度可能为 15–40 μm）。
• 较高的初始投资成本（激光光源+扫描头+烟雾抽排装置）
• 高容量时速度较慢（厚电极每分钟切割 40-60 次）

对于一周内生产多种单元规格的试生产线而言，激光模切可以避免更换模具造成的停机时间。而对于专注于单一规格且要求高精度生产的生产线，钢刀模切仍然是更佳选择。

切口：制刻度精度瓶颈

电极片是电池中最容易出现故障的部件。电极片切口不良会导致：

• 焊接飞溅 在焊片与端子激光焊接过程中（由于焊片几何形状不均匀）
• 锡箔裂纹 在堆叠或压接过程中，在标签根部
• 电阻变化 由于制表符宽度不一致

切口精度要求：

对于中试生产线上的涂布机和模切工序，在开槽后立即集成视觉检测站，可以实时剔除不合格的标签，防止其进入堆叠或卷绕工序。王盛提供包含此在线质量检测功能的集成式中试生产线解决方案。

开缝：第一步切割

在对电极进行开槽或模切之前，必须将宽幅涂层卷材分切至合适的宽度。分切通常在单独的复卷分切机上完成，该分切机使用以下两种方式之一：

• 旋转剪切 — 圆形刀片切割移动的网片（速度快，20-50 米/分钟，刀片寿命约 500 公里）
• 压切式分切 — 将纸幅压在反向辊上的硬化辊和刀片之间（结构更简单，但会产生更多粉尘）

对于导向生产线，建议采用硬质合金刀片进行旋转剪切分切。分切边缘质量必须保证切割线处无松散纤维或涂层分层。

试制线模切常见缺陷

毛刺形成

毛刺是集流体箔切割线处的凸起金属边缘。在电池中，即使是小至 25 μm 的毛刺也能刺穿隔膜（软包电池的隔膜厚度通常为 12–20 μm）。

原因： 模具钝化、模具间隙不正确（模具与砧座之间的间隙）或切削速度过快。

可接受的限度： 电极边缘毛刺高度≤15μm，焊片边缘毛刺高度≤10μm。

检测： 使用20倍显微镜进行目视检查是标准方法。在自动化试生产线上，在线激光轮廓仪可以实时测量毛刺高度。

涂层边缘分层

当模切刀穿过涂层区域时，冲击力会导致涂层在切割边缘与箔材基材分离。

原因： 涂层附着力不足、涂层配方脆性过大或模具磨损。

减轻： 优化模具间隙和切割角度。对于脆性正极材料（NMC、LFP），较低的切割速度和较小的模具角度（22-25度）可减少分层。

Tab Root破解

涂层电极体与裸箔极片交界处出现微裂纹。

原因： 尖角过渡处存在应力集中。凸耳根部的圆角半径必须至少为0.5毫米。

检测： 通过测量焊片区域的涡流或直流电阻，可以检测到光学检测无法发现的微裂纹。

推荐的先导管线配置

对于典型的电池试验生产线设置，加工宽度为 100–300 毫米的电极，卷材速度为 2–5 米/分钟：

中试生产线工程师模具选择指南

结论

电极模切和开槽的尺寸精度直接影响电池的安全性和性能。对于电池试生产线工程师而言，钢刀模压和激光切割的选择取决于产品开发阶段：钢刀模压适用于稳定、高质量的固定规格产品生产，而激光切割则适用于灵活的、多规格的研发环境。

无论哪种方式，在切割工位上投资适当的毛刺控制、焊片几何形状优化和在线视觉检测，都能防止下游缺陷的发生，而这些缺陷在完全组装的单元中诊断起来要昂贵得多。
