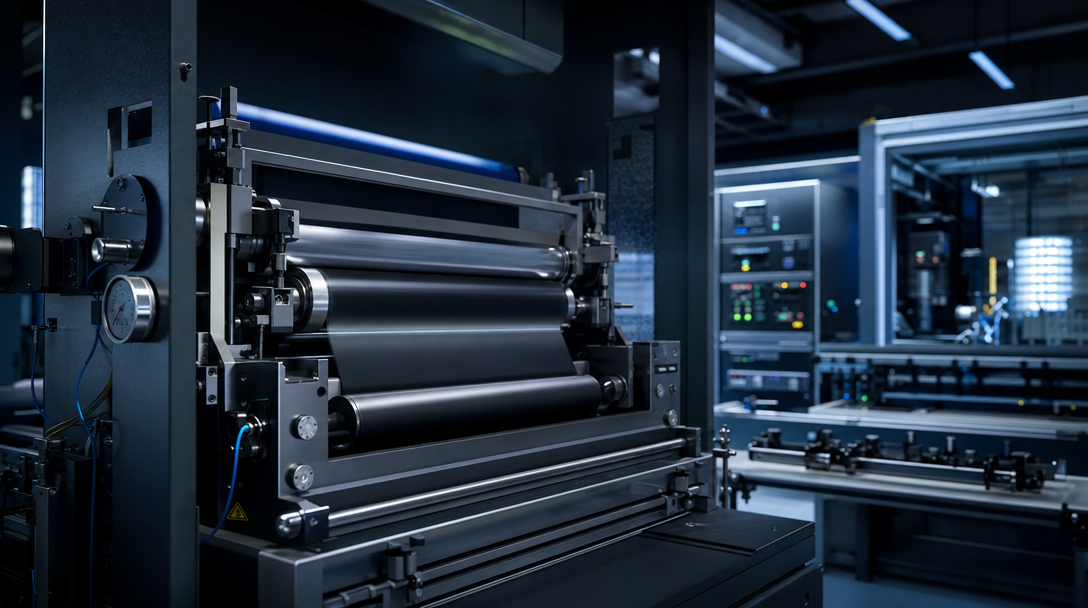

电池电极压延：密度、压力和辊隙控制的完整指南

电极涂层固然备受关注，但压延才是决定电极最终性能的关键所在。即使涂层完美无瑕，压延不良的电极——例如密度不均匀、回弹过大或活性物质颗粒破碎——也会导致性能下降。这使得压延工艺成为锂离子电池电极生产中最关键且常常被低估的步骤之一。

在本指南中，我们将介绍电池电极压延的基本原理，轧辊间隙、线性压力和温度如何相互作用，以及如何针对不同的正极和负极化学成分优化这些参数。

什么是电池电极压延？

压延（也称辊压）是将涂覆干燥后的电极压缩至目标密度的过程。涂覆电极通过一对或多对加热钢辊，钢辊施加可控的线性压力，以减小电极厚度并提高活性物质的堆积密度。

该工序在涂覆和干燥步骤之后、分切之前进行。典型的电池电极生产线的完整工序如下： 混合→涂布→干燥→压延→分切→真空干燥→组装。

日历编制的主要目标是：

提高体积能量密度 — 压缩电极可以减少活性物质颗粒之间的空隙，从而允许单位体积电极中含有更多的活性物质。

提高导电性 — 更紧密的粒子接触可降低粒子间的电阻，从而降低电池的整体内阻。

增强与集流体的粘附性 — 压缩力改善了涂层与箔基材之间的机械粘合，降低了电池循环过程中分层的风险。

控制电极孔隙率 孔隙结构会影响电解液的润湿性和离子传输。过度压实会压扁孔隙，阻碍锂离子扩散。

电池电极压延的关键参数

线压力（kN/m 或 N/mm）

线压力（即施加在辊筒单位宽度上的力）是压延过程中影响最大的参数。较高的线压力可提高电极密度，但也会增加颗粒破碎和集流体变形的风险。

对于典型的电池电极，线性压力范围为100至1000 kN/m，具体数值取决于材料。由于NMC正极和LFP正极的颗粒形貌和硬度不同，它们通常需要比LFP正极更高的压力才能达到目标密度。

辊隙和目标厚度

辊隙决定了压缩后电极的最终厚度。实际厚度取决于辊隙的设定值以及电极离开辊隙后的弹性恢复（回弹）。

对于中试生产线电极生产，王生 压延机实现了±2µm的厚度控制公差，这对于在整个幅宽上保持一致的电极负载至关重要。

对于大多数电池电极而言，压缩比（即压延前后涂层厚度的比值）通常在20%到40%之间。干燥后厚度为200µm的阴​​极，经压延后将被压缩至约120-160µm。

辊温

加热辊（通常为 60-120°C）有助于软化粘结剂（阴极用 PVDF，阳极用 SBR/CMC），使颗粒在压力下更容易重新排列。较高的辊温可以降低达到目标密度所需的线压力，从而降低颗粒破碎的风险。

最佳温度取决于粘合剂体系：

• 基于PVDF的阴极：85-110°C — PVDF 在约 80°C 时软化，100°C 时具有良好的可塑性
• SBR/CMC阳极60-85°C — SBR 对温度更为敏感，高温会导致粘合剂迁移

线速度

生产速度会影响辊隙下的停留时间。速度越高，达到相同压缩效果所需的线压力就越大，因为材料发生塑性变形的时间越短。对于试验生产线而言，压延过程中的典型生产线速度范围为每分钟0.5至5米。

不同电极类型的压延效应

NMC阴极

NMC正极材料相对较硬且脆。二次颗粒（10-20µm的一次晶粒团聚体）在过大压力下会发生断裂，从而增加表面积并加速与电解液的副反应。NMC正极材料的目标密度通常为3.2-3.6 g/cm³（孔隙率为20-30%）。

高镍NMC合金（NMC 811、NMC 9.5.5）对压延压力尤为敏感，因为其一次颗粒更容易产生微裂纹。近期研究表明，对于NMC 811合金，最佳压延度为20-25%——超过此阈值，循环寿命会显著下降。

LFP正极

由于其橄榄石晶体结构具有更高的机械强度，磷酸铁锂（LFP）正极材料能够承受更高的压缩比。LFP的目标密度为2.2-2.6 g/cm³（孔隙率为20-25%）。更高的密度在一定程度上弥补了LFP固有能量密度较低的不足。

石墨阳极

石墨负极材料相对较软，易于压缩。主要风险在于过度压实，这会导致孔道闭合，从而减缓锂离子嵌入。石墨负极的目标密度通常为1.5-1.7 g/cm³（孔隙率为25-35%）。

美国国首页可再生能源实验室 (NREL) 的一项研究发现，阳极压延压力对倍率性能的影响比阴极压延压力更大——过密阳极会显著降低快速充电性能。

含硅阳极

含有SiOx或硅纳米颗粒的负极材料在压延工艺方面面临特殊的挑战。硅在锂化过程中膨胀率可达300%；过度压延会造成膨胀空间不足，导致电极开裂和容量快速衰减。对于含硅负极材料，通常优选保持较高的孔隙率（35-45%）。

压延缺陷及其避免方法

试验生产线用压延设备

针对电池研发和中试生产线应用，王盛提供设计灵活、工艺复制精确的精密压延机。

中试规模日历机的主要特点：

• 卷材宽度：300-600毫米（与试验规模的电极宽度兼容）
• 线压力：最高可达 800 kN/m，精度为 ±2%
• 辊筒温度：室温至 150°C，精度为 ±1°C
• 线速度：0.3-6米/分钟
• 间隙控制：伺服驱动，分辨率为±1µm

在试验规模下精确控制和复现压延参数的能力对于成功将技术转移到大规模生产至关重要。采用与生产规模设备相同控制架构的试验压延机，能够帮助工艺工程师开发和验证可直接应用于生产的压延配方，从而消除放大过程中成本最高的失败因素之一。

日历流程优化工作流程

步骤 1：根据细胞设计确定目标密度

目标电极密度由电池设计团队根据能量/功率目标设定。对于给定的活性材料，这对应于一个目标孔隙率范围。

步骤 2：运行压力-剂量曲线

在 3-5 种不同的线压力（例如，200、400、600、800 kN/m）下对样品进行压延。测量每种条件下所得的密度和孔隙率。绘制二者之间的关系图。

步骤 3：测量电学和电化学性能

针对每种压延条件，测量：

• 电阻率（四探针法）
• 电解液润湿性（电解液液滴的吸收率）
• 与集流体的附着力（180°剥离试验）

步骤 4：构建细胞并进行测试

最终的验证在于电池测试。使用在覆盖目标范围的 2-3 种条件下经压延处理的电极构建完整的电池。对比：

• 1C/3C/5C 容量保持率（倍率性能）
• 100% DOD 下的循环寿命
• DCIR 周期性增长

步骤五：将配方转移到生产环节

一旦在试验规模上验证了最佳压延参数，该配方就会直接转移到王生公司的生产规模压延机上，这些压延机共享相同的控制系统架构。

压延及其与涂层的关系

压延工艺与涂层质量并非无关。如果涂层厚度在幅宽方向上存在显著差异，则无法通过压延工艺“修复”——较密实的区域会被过度压缩，而较薄的区域则会被压缩不足，从而形成双峰孔隙率分布。

这就是王生 电池涂层机 实现±2µm的涂层精度，为压延工艺提供一致的基材。当涂层和压延工艺均得到精确控制时，整个生产链即可生产出性能更稳定、性能更高的电池。

如需更详细地了解涂层工艺控制，请参阅我们的完整内容。 电池涂覆机指南。

结论

压延是实现电极良好涂覆和电池高性能的关键环节。要做好压延，需要了解线压力、辊温、线速度以及每种电极材料的具体性能之间的相互作用。对于中试生产线操作人员而言，投资一台具备生产级控制功能的精密压延机是投资回报率最高的决策之一——在中试规模下开发的配方可以直接应用于大规模生产，从而省去了数月的规模化优化时间。

如需了解如何选择合适的压延设备，请联系我们。 电池导引线，contact Wangsheng 为您提供针对您特定电极化学和生产规模的定制咨询服务。
