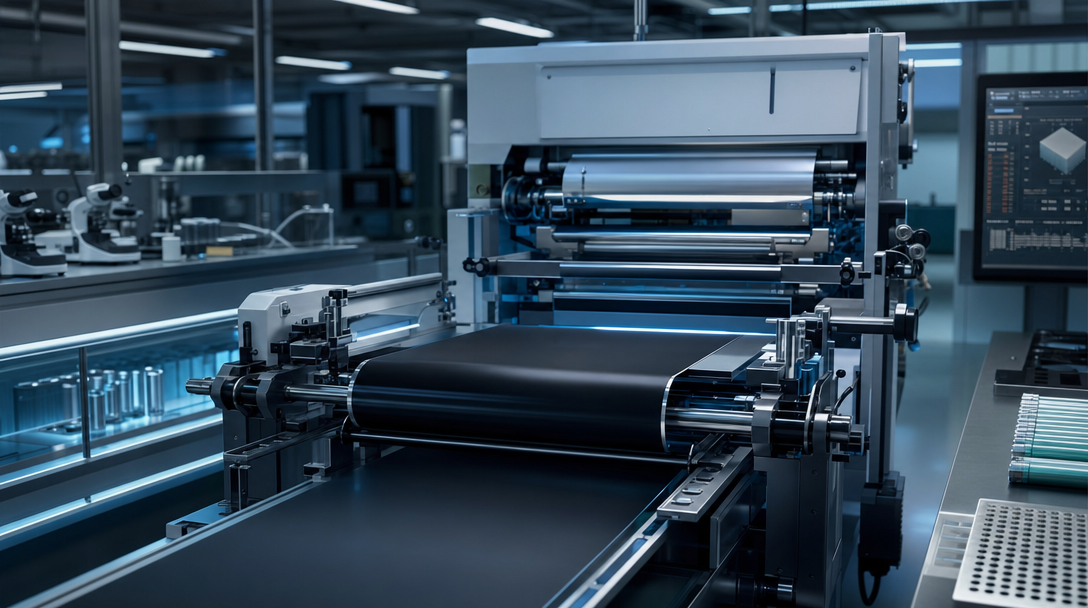

电池涂覆机指南：如何为锂离子电极生产选择合适的设备

电池制造的核心

电极涂覆可以说是锂离子电池生产中最关键的步骤。涂覆电极的质量直接决定了电池的能量密度、循环寿命、倍率性能和安全性。涂覆不良的电极——例如厚度不均、存在针孔或团聚体——无法通过后续工艺进行修复。因此，选择合适的涂覆设备是电池制造商或试生产线运营商最重要的设备决策之一。

在本指南中，我们将详细介绍电池涂层机的类型、工作原理、评估的关键规格，以及如何根据您的生产规模（从研发实验室到中试生产线再到大规模生产）选择合适的设备。

电池涂覆机的类型

狭缝涂布（最常用于电池电极）

狭缝涂布是锂离子电池电极生产中的主流技术。精密加工的狭缝模头将浆料均匀地涂布在移动的集流体箔上，形成厚度均匀的湿膜。王盛 狭缝涂布机实现了±2μm的涂层精度，这对于保持整个网材上电极负载的一致性至关重要。

狭缝涂布的优点：

• 高精度和均匀性（±2μm 或更佳）
• 封闭式系统可最大限度地减少涂覆过程中溶剂的蒸发。
• 适用于阳极和阴极浆料
• 可配置为单面或双面涂层
• 可扩展，从研发（200毫米宽）到试生产（400-600毫米）再到量产（800毫米以上）

需要考虑的关键参数：

• 涂层宽度（实验室用200毫米，生产用最大可达800毫米）
• 烘箱长度和干燥曲线（实验室用烘箱长度为1米，生产用烘箱长度为6-12米）
• 网状张力控制（精度±0.5N）
• 用于边缘控制和条纹涂层的垫片图案

刮刀涂层

这是一种更简单、更古老的方法，即使用刀片将浆料涂覆在基材上方固定距离处。虽然精度不如狭缝式涂布，但它仍然用于一些研发应用和较厚的电极涂层。

凹版涂布

凹版涂布主要用于薄膜涂层，在电池电极生产中不太常见，但在某些特殊应用中，例如隔膜涂布，也可以找到凹版涂布的身影。

电池涂层设备的关键技术规格

涂层精度

对于锂离子电池而言，涂层重量均匀性与电池性能的差异直接相关。高质量电极的行业标准是涂层厚度公差为±2μm或目标厚度的±1.5%。王胜的实验性涂覆机通过泵送系统的闭环控制和精密研磨的狭缝式模头实现了这一精度。

干燥系统设计

干燥炉通常是涂装生产线中耗时最长、成本最高的部件。主要考虑因素包括：

• 分区温度控制多个独立温区可优化干燥过程，防止结皮和开裂。
• 气流管理均匀的热风冲击可防止幅面边缘与中心干燥程度的差异。
• 溶剂处理：采用防爆设计并配备LEL监测功能的NMP基阴极浆料

网站处理

精确的卷材处理是实现均匀涂布的关键：

• 张力控制：薄箔（6-20μm 铝箔，8-12μm 铜箔）±0.5N
• 导网：边缘位置控制在±0.5mm以内
• 接头检测：自动检测箔片接头，防止涂层缺陷

槽式模头设计

狭缝式涂布头是涂布机的核心部件。王盛提供六种类型的狭缝式涂布头，以满足不同的涂布需求：

1. 陶瓷槽模使用寿命是金属的3倍，是高磨蚀性阴极材料的理想选择
2. 薄层狭缝芯片：适用于超薄涂层（
3. 双层微槽芯片同时涂覆两层
4. 单层微槽芯片标准精密涂层
5. 全自动槽模电动间隙调节
6. 差动螺杆槽模超精细间隙控制

根据生产规模选择涂布机

研发/实验室用秤（200毫米宽）

对于高校、科研院所和早期研发机构而言，一台涂布宽度为200mm、配备1m烘干箱的紧凑型卷对卷涂布机是理想之选。主要特点：

• 占地面积小（适合标准实验台）
• 适用于不同涂料配方的快速更换狭缝式模头
• 材料消耗量低（每次试验仅需50毫升浆料）
• 涂布速度：0.5-5 米/分钟

王盛的 WS-TBJ-200-1M 实验涂布机专为该领域设计，具有±2μm的涂布精度和集成的干燥隧道。

导引线刻度尺（400-600毫米宽）

对于工艺开发和小批量生产，中试规模的涂布机具有以下优势：

• 更宽幅幅幅（400-600毫米）的卷材处理，可实现更真实的工艺模拟
• 更高的速度（1-10 米/分钟）用于吞吐量验证
• 多区干燥以优化工艺
• 生产代表性狭缝模头设计

批量生产规模（宽度800毫米以上）

大批量生产需要：

• 全自动网页处理温德风力炮塔
• 涂布速度最高可达 30-80 米/分钟
• 多区干燥炉（总长度 8-12 米）
• 在线厚度测量和闭环反馈
• 符合 100,000 级洁净室要求

常见涂层缺陷及其避免方法

缺陷 | 原因 | 解决方案 |

|--------|-------|----------|

| 肋状纹路（条纹） | 模口间隙不当、浆料流变性问题 | 调整模口间隙，优化浆料粘度 |

| 针孔 | 浆料中的气泡 | 正确的真空脱气 |

| 包边条 | 网片边缘的表面张力效应 | 包边条去除系统或条纹涂层 |

| 结皮现象 | 表面干燥过快 | 优化温度曲线，降低初始区域温度 |

| 厚度变化 | 泵脉动、模具间隙变化 | 使用无脉冲泵、精密模具垫片 |

为什么选择与望生合作

王盛自动化在电池设备制造领域拥有十余年的经验，为涂装机的选择带来了诸多优势：

精密工程我们的狭缝涂布机可实现±2μm的精度，并通过在线厚度测量验证。

定制化解决方案从实验室规模的 200 毫米涂布机到集成涂布、干燥和压延的完整中试生产线

过往业绩卓著已在澳大利亚、美国和亚洲的大学、研究机构和电池制造商中部署

全面支持技术咨询2小时内响应，标准交货期45天，ISO 9001认证生产

结论

选择合适的电池涂覆机需要仔细评估您的生产规模、材料体系和质量要求。无论您是建立大学研究实验室、在试验线上扩大新型正极材料的生产规模，还是调试生产设施，您选择的涂覆机都将决定电极的质量和生产能力。

在王盛，我们凭借专业的技术知识和成熟的设备解决方案，帮助合作伙伴做出明智的决策。欢迎联系我们，探讨您的具体涂层需求。
